コンパクトマルチレンジ直流電源CMシリーズ

¥130,000 ~(税抜)

  • 8/4価格改定

概要

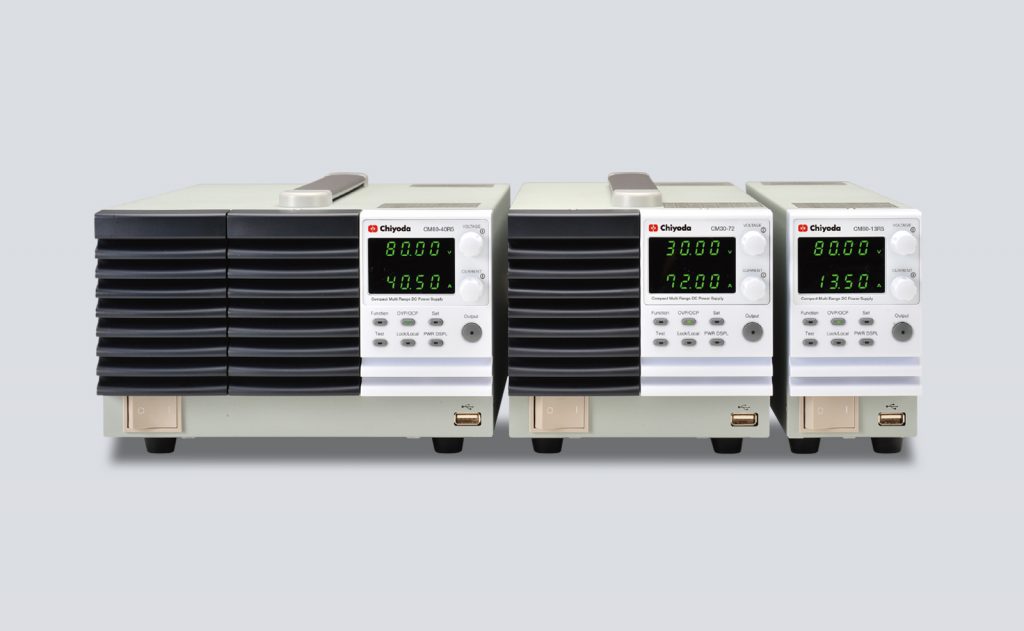

電圧・電流可変で、幅広い出力範囲をカバーする小型直流電源

最大出力1080W、スイッチング方式を採用した単出力直流電源です。
最大出力電圧は30V/80V/160V/250V/800Vで、全15モデルをラインナップ。各種インタフェースを装備し、1/2、1/3、1/6の3種類のラックサイズに対応しているので、組み込み用電源としても最適です。同一モデルの直列接続で電圧2倍、並列接続で電流3倍の直流電源として使用できます。

ラインナップ



型 名 電力 電圧 電流
CM30-36 360W 30V 36A
CM80-13R5 80V 13.5A
CM160-7R2 160V 7.2A
CM250-4R5 250V 4.5A
CM800-1R44 800V 1.44A
CM30-72 720W 30V 72A
CM80-27 80V 27A
CM160-14R4 160V 14.4A
CM250-9 250V 9A
CM800-2R88 800V 2.88A
CM30-108 1080W 30V 108A
CM80-40R5 80V 40.5A
CM160-21R6 160V 21.6A
CM250-13R5 250V 13.5A
CM800-4R32 800V 4.32A

30V系モデル出力範囲

80V系モデル出力範囲

160V系モデル出力範囲

250V系モデル出力範囲

800V系モデル出力範囲

用途

車載電装品、電子部品、通信機器等の電源試験

背面パネル

  • 320W,720WモデルはACインレット

特長

機能・性能

  • 出力電圧30V/80V/160V/250V/800V、電力容量360W/720W/1080W  3タイプ、全15機種
  • 出力可変、スイッチング方式、CV/CC
  • 高効率・高力率(100V/200Vで0.99/0.97 力率改善回路搭載)
  • 3種類のラック対応サイズで、組み合わせも自在
  • 360W:1/6ラック、720W:1/3ラック、1080W:1/2ラック
  • 多彩な機能
     CV優先/CC優先モード、出力スルーレート可変、出力オン/オフディレイ、ブリーダ制御、リモートセンシング
  • 豊富なインタフェース
     USB、LAN、GPIB(オプション)、外部制御入出力(CONTROL I/O)
  • 直列・並列接続
  • 保護機能:過電圧保護(OVP)、過電流保護(OCP)、過熱保護(OHP)
  • ワールドワイド対応電源入力 100V〜240V

CV優先/CC優先モード

CV(定電圧)優先モードとCC(定電流)優先モードを選択できます。コンデンサ、ダイオードなどCVで駆動するとオーバシュートが発生する負荷の場合、CC優先モードを選択すると、オーバシュートを抑制して試験することができます。

CV優先モード
CC優先モード

出力オン/オフ ディレイ

出力のオン/オフに遅延時間を設定できるので、複数の電源を使用するシステムのタイミング試験に対応します。 出力オン/オフのシーケンス制御も可能です。

4台使用の場合

外部制御

USB、LAN、GPIB(オプション)インタフェースにより、PCやシーケンサからの制御が可能です。また、電圧や抵抗による外部アナログ制御にも対応しています。

  • 外部電圧による出力電圧/電流制御 0~10V
  • 外部抵抗による出力電圧/電流制御 0~10kΩ
  • 外部接点信号による出力オン/オフ制御、シャットダウン制御
  • ステータス出力
  • モニタ出力 電圧/電流( 10Vフルスケール、確度はフルスケールの±1%)

出力スルーレート可変

出力電圧/出力電流のスルーレートを任意に設定できます。また、スルーレート制御のオン/オフも選択可能です。コンデンサなど、突入電流が寿命に影響する負荷の試験に有効です。

ブリーダ制御

出力端子に並列に接続されているブリーダ回路により、電源オフや負荷を外した際にコンデンサに残る電荷を急速に放電できます。ブリーダ制御は、用途にあわせてオン/オフが可能です。

保護機能

過電圧保護(OVP)、過電流保護(OCP)、過熱保護(OHP)機能を搭載しています。電圧と電流は、定格の10%~110%に設定可能。保護機能が動作すると、出力オフまたは電源スイッチがトリップします。

直列・並列接続

マスタ・スレーブ機能により、同一機種を2台直列接続して、出力電圧を2倍にすることができます(定格250V、800Vモデルは除く)。また、最大3台の並列接続により、出力容量を3倍(最大3240W)にすることも可能です。各電源の出力は、マスタ機で一括制御します。

リモートセンシング

出力端子から負荷までの配線による電圧降下を補償します。

仕様
外形寸法

仕様

外形寸法

360Wモデル

※奥行き以外の寸法は共通です

720Wモデル

※奥行き以外の寸法は共通です

1080Wモデル

※奥行き以外の寸法は共通です

価格表
オプション情報

本体

  • CM30-36 コンパクトマルチレンジ直流電源 (360W、30V、36A)

    • 8/4価格改定

    ¥130,000(税抜)

  • CM80-13R5 コンパクトマルチレンジ直流電源 (360W、80V、13.5A)

    • 8/4価格改定

    ¥130,000(税抜)

  • CM160-7R2 コンパクトマルチレンジ直流電源 (360W、160V、7.2A)

    • 8/4価格改定

    ¥160,000(税抜)

  • CM250-4R5 コンパクトマルチレンジ直流電源 (360W、250V、4.5A)

    • 8/4価格改定

    ¥180,000(税抜)

  • CM800-1R44 コンパクトマルチレンジ直流電源 (360W、800V、1.44A)

    • 8/4価格改定

    ¥198,000(税抜)

  • CM30-72 コンパクトマルチレンジ直流電源 (720W、30V、72A)

    ¥180,000(税抜)

  • CM80-27 コンパクトマルチレンジ直流電源 (720W、80V、27A)

    • 8/4価格改定

    ¥180,000(税抜)

  • CM160-14R4 コンパクトマルチレンジ直流電源 (720W、160V、14.4A)

    • 8/4価格改定

    ¥230,000(税抜)

  • CM250-9 コンパクトマルチレンジ直流電源 (720W、250V、9A)

    • 8/4価格改定

    ¥240,000(税抜)

  • CM800-2R88 コンパクトマルチレンジ直流電源 (720W、800V、2.88A)

    • 8/4価格改定

    ¥280,000(税抜)

  • CM30-108 コンパクトマルチレンジ直流電源 (1080W、30V、108A)

    ¥310,000(税抜)

  • CM80-40R5 コンパクトマルチレンジ直流電源 (1080W、80V、40.5A)

    • 8/4価格改定

    ¥264,000(税抜)

  • CM160-21R6 コンパクトマルチレンジ直流電源 (1080W、160V、21.6A)

    • 8/4価格改定

    ¥340,000(税抜)

  • CM250-13R5 コンパクトマルチレンジ直流電源 (1080W、250V、13.5A)

    • 8/4価格改定

    ¥360,000(税抜)

  • CM800-4R32 コンパクトマルチレンジ直流電源 (1080W、800V、4.32A)

    • 8/4価格改定

    ¥398,000(税抜)

付属品

  • クイックスタートガイド 1冊
  • 付属CD(LabVIEWドライバ、USBドライバ、取扱説明書、プログラムマニュアル) 1枚
  • 電源コード(約2.8m) 1本
  • USBケーブル 1本
  • コントロールI/O用保護ダミーコネクタ 1個
  • コントロールI/O用コネクタ カバー(本体に付属) 1式
  • 電源入力カバー(1080Wタイプのみ) 1式
  • 出力端子カバーまたは出力コネクタカバー 1式
  • フロントパネル用エアフィルタ(小)1個
  • テストリード(赤×1、黒×1、約1.2m) 1式
  • 出力端子用ボルト/ねじ(M8ボルト、M4ねじ) *1 1式
  • 出力コネクタ(MC420-38109Z<DECA Switch Lab 製>) *2 1個

*1 CM30、CM80、CM160モデルのみ *2 CM250、CM800モデルのみ

オプション

  • 10YTPA0011864 GPIBアダプタ

    • GPIB-USB変換アダプタ
    • 8/4価格改定

    ¥62,500(税抜)

  • 10YTPA0012068 フロント拡張端子

    • フロントに出力端子追加(最大定格出力 30A)
    • 8/4価格改定

    ¥28,000(税抜)

  • 10YTP0000006Z フロント拡張端子(高電圧用)

    • フロントに出力端子追加(CM250、CM800モデル用)
    • 8/4価格改定

    ¥24,000(税抜)

  • 10YTPA0012072 ラックマウントキット(JIS)

    • JIS規格対応、ブランクパネル付
    • 8/4価格改定

    ¥52,000(税抜)

  • 10YTPA0012073 ラックマウントキット(EIA)

    • EIA規格対応、ブランクパネル付
    • 8/4価格改定

    ¥48,000(税抜)

  • 10YTPA0012074 USBケーブル

    • 製品側 L型(アングル型)ケーブル

    ¥6,000(税抜)

  • 10YTPA0012075 エアフィルタ(小)

    • 操作パネル下の吸気口の交換用(全モデル共通)

    お問い合わせください

  • 10YTPA0012076 エアフィルタ(大)

    • 吸気口の交換用(720W/1080Wモデル用、1080Wは2枚必要)

    お問い合わせください

  • 10YTPA0012254 2台直列運転ケーブル

    • 2台直列接続用

    ¥11,000(税抜)

  • 10YTP0000007Z 2台並列運転ケーブル

    • 2台並列接続用

    ¥11,000(税抜)

  • 10YTP0000008Z 3台並列運転ケーブル

    • 3台並列接続用
    • 8/4価格改定

    ¥15,000(税抜)

GPIBアダプタ(GPIB-USB変換アダプタ)

10YTPA0011864

フロント拡張端子(最大定格出力30A)

10YTPA0012068
使用イメージ

ダウンロード
