直流電子負荷CL3000シリーズ

¥310,000 ~(税抜)

概要

高速応答・大容量、ブースタ接続で最大9450W/1890A
直流電源の負荷試験や電池の放電試験に

CL3000シリーズは、各種電源の幅広い試験に対応する多機能直流電子負荷です。 静的負荷から複雑な動的負荷まで、さまざまな負荷シミュレーションをプログラム可能です。 マスタ・スレーブ並列接続により、最大9450Wの負荷として使用できます。
当社の直流電流VPシリーズやCMシリーズとの組み合わせにより、DC-DCコンバータの負荷特性試験や エージング試験、バッテリの充放電試験、各種電子部品の特性評価など、幅広いアプリケーションに対応します。

ラインナップ

型 名 動作電圧 電 流 電 力
CL3017H 5 V 〜 800 V 8.75 A 175 W
CL3035H 17.5 A 350 W
CL3105H 52.5 A 1050 W
CL3210HB
(CL3105H専用ブースタ)
105 A 2100 W

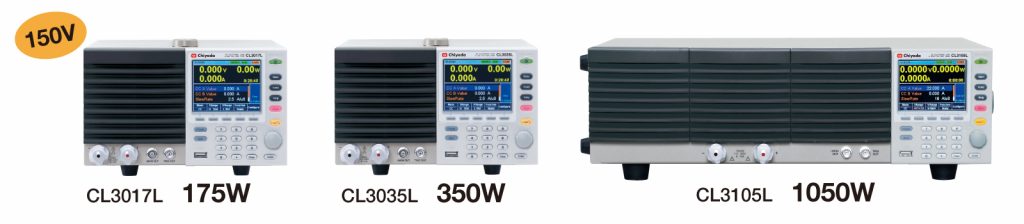

CL3017L 1.5 V 〜 150 V 35 A 175 W
CL3035L 70 A 350 W
CL3105L 210 A 1050 W
CL3210LB
(CL3105L専用ブースタ)
420 A 2100 W

各部の機能

特長

機能・性能

  • 動作電圧 1.5V〜150V / 5V〜800V
  • 175W / 350W / 1050W / 2100W(ブースタ)
  • 並列接続 最大9450W / 1890A
  • 最高スルーレート 16A/μs
  • 最小電流設定分解能 3μA
  • 最大5台までのマスタ・スレーブ並列運転が可能
    (同一モデル5台まで、1050Wモデルはブースタ最大4台を並列接続可能)
  • 最高スルーレート 16A/μs
  • 電流設定分解能 最小3μA
  • 7つの負荷モード:CC、CR、CV、CP、CC+CV、CR+CV、CP+CV
  • 2つの動作モード:スタティックモード、ダイナミックモード
  • プログラム機能とシーケンス機能で自動試験に対応
  • 外部制御入出力機能 電圧または抵抗による制御が可能
  • インタフェース USB、RS-232C、GPIB(オプション)
  • USBメモリインタフェース装備
  • 操作性と視認性に優れたカラー液晶(LCD)搭載

並列接続

マスタ・スレーブ制御により、同一機種を最大5台まで並列接続できます。
CL3105L(150V/1050Wモデル)とCL3105H(800V/1050Wモデル)は、専用ブースタ(CL3210LB、CL3210HB)を最大4台まで接続可能で、9450W/1890A、9450W/472.5Aの大容量・大電流システムを構築できます。

※システムケーブル(オプション)で接続します。

7つの負荷モード

定電流(CC)、定抵抗(CR)、定電力(CP)、定電圧(CV)に加えCC+CV、CR+CV、CP+CVの各モードを装備しています。

  • CC モード(定電流)設定された一定電流を流す
  • CR モード(定抵抗)設定された抵抗値を維持する
    (ミリジーメンス(mS)あるいはオーム(Ω)を選択可能)
  • CV モード(定電圧)設定された一定電圧を維持する
  • CPモード(定電力)設定された一定電力を維持する
  • +CV モード
    CV モードで設定した電圧値以下で、CV モード
    (ハイインピーダンス)となるモード

2つの動作モード

  • スタティック動作モードは、7つの負荷モードの動作を一定に保つモードです。設定した2つの数値を手動で切り換えることも可能です。定格負荷と定格の半分(ハーフロード)の切換えなどで使用します。
  • ダイナミック動作モードでは、2つの数値と各々の時間を設定し、自動切換えが可能です。時間のほか、周波数とDUTY比でも設定できます。(CVモードを除く)

プログラム機能

256個のメモリに、16ステップで1プログラム、最大16プログラムまで負荷条件を設定できます。16プログラムを連続動作させることも可能です。
各ステップには、スタティック、ダイナミックの動作モードも保存されます。

シーケンス機能

任意に設定したシーケンスパターンで、複雑な試験や高速シミュレーションが可能な機能です。 最大1000ステップで、ノーマルシーケンスとファストシーケンスの2種類の機能を装備しました。 ノーマルシーケンスでは負荷値、実行時間、応答時間(スルーレート)をステップごとに独立して設定できます。

  • ノーマルシーケンス
    負荷モード:CC、CR、CV、CP
    最大ステップ:1000
    ステップ実行時間:
    1ms~999h 59min
    (CL3000Lタイプ)
    0.05ms~999h 59min
    (CL3000Hタイプ)
  • ファストシーケンス
    負荷モード:CC、CR
    最大ステップ:1000
    ステップ実行時間:25μs〜600ms
ノーマルシーケンス
ファストシーケンス

バッテリテスト機能(CL3000Hタイプのみ)

二次電池などの放電試験を自動で行う機能を装備しています。 CC/CR/CPモードの設定値で、放電を開始し、設定した停止点(Time, Volt, Ah)で終了します。 データログ機能でテストデータ(1~120秒間隔、最大65,535個)を保存できます。試験結果の波形表示も可能です。

CPモード時の動作
設定画面
試験結果の波形表示

OCP自動試験/OPP自動試験(CL3000Hタイプのみ)

電源装置の過電流保護や過電力保護が正常に動作するかを確認するための試験機能です。OCP自動試験では、開始電流からステップ毎に電流が変化し、電源装置の保護回路が作動すれば終了します。 もし作動しない場合はあらかじめ設定した電流値で終了します。 OPP自動試験では同様に電力を変化させて試験します。

自動OCP試験の動作
自動OPP試験の動作

タイマー機能

ロードオンからオフになるまで経過時間を測定し(カウントタイム)、 指定した時間経過後に自動でロードオフします(カットオフタイム)。 ロードオフ後、液晶画面にロードオフ時の電圧値をポップアップ表示することが可能です。 カットオフ時間は1秒から設定できます。

カウント中
ロードオフ時の値をポップアップ表示

ソフトスタート

電源起動時に突入電流が流れ、電源の保護回路が動作する場合があります。 負荷電流の変化する時間を長くすることで、電流の量を制限する機能です。 1~200 msで、1 msの分解能で設定可能です。

ロードオフ時の値をポップアップ表示

MPPT機能(CL3000Hタイプのみ)

ソーラーパネルの最大電力測定ができます。ソーラーパネルのI-V特性、P-V特性を自動測定可能。試験結果はCSVファイルに保存できます。

外部制御入出力機能

背面に外部制御入出力コネクタを装備し、外部から接点信号によるロードオン/ロードオフが可能です。 また、外部電圧または外部抵抗により、入力値を制御できます。

保護機能

過電流保護(OCP)、過電圧保護(OVP)、過電力保護(OPP)、 過熱保護(OTP)、低電圧保護(UVP)、逆接続保護(RVP)、 定格過電流保護(ROCP)の各保護機能を装備しています。 OCP、OVP、OPP、UVPは動作しきい値の設定も可能です。

その他の機能

  • ショート機能:負荷端子間を短絡状態にする機能
  • リモートセンシング:接続ケーブルによる電圧降下の影響を受けずに端子電圧を測定可能(片道最大2 V)
  • 計測機能:電圧/電流/電力測定が可能
  • メモリ機能
  • トリガ出力/電流モニタ出力/電圧モニタ出力(800 Vモデルのみ)
  • Go-NoGo機能:電圧/電流の自動判定  など

アプリケーション

パワー半導体の評価

パワー半導体を評価する際には、急峻に立ち上がる大電流、および高電圧をデバイスに印加する場合があります。 CLシリーズ(CL3000Hタイプ)と直流電源を併用することにより、直流電源だけではできない、立ち上がり時間msec以下の試験が実現できます。

バッテリ充放電試験

CLシリーズはバッテリの高速・大電流放電試験が可能です。 さらに、直流電源と組み合わせて、PCから電子負荷の制御を行うことにより、充放電試験やパルス放電試験も行えます。

その他アプリケーション

  • スイッチング電源の負荷特性試験
  • ACアダプタ・充電制御回路の実負荷試験
  • 車載電装品の突入電流試験
  • ヒューズ・ブレーカの遮断試験
  • LEDドライバの負荷
  • JIS規格対応コンデンサ試験
  • バッテリのパルス放電試験
  • サーバ用大電流DC-DC コンバータの評価   など

仕様
外形寸法

仕様

外形図

CL3000Hタイプ、寸法はCL3000Lタイプも同一です。(単位:mm)

175W / 350W

1050W

2100W

価格表
オプション情報

本体

  • CL3017H 直流電子負荷 (800V、175W、8.75A)

    ¥357,000(税抜)

  • CL3035H 直流電子負荷 (800V、350W、17.5A)

    ¥422,000(税抜)

  • CL3105H 直流電子負荷 (800V、1050W、52.5A)

    ¥710,000(税抜)

  • CL3210HB 直流電子負荷 (800V、2100W、105A)

    ¥880,000(税抜)

  • CL3017L 直流電子負荷 (150V、175W、35A)

    ¥310,000(税抜)

  • CL3035L 直流電子負荷 (150V、350W、70A)

    ¥387,000(税抜)

  • CL3105L 直流電子負荷 (150V、1050W、210A)

    ¥613,000(税抜)

  • CL3210LB 直流電子負荷 (150V、2100W、420A)

    ¥639,000(税抜)

付属品

  • クイックスタートガイド
  • 付属CD-ROM(取扱説明書、プログラミングマニュアル、USBドライバ)
  • 電源コード
  • フロントパネル負荷端子用スプリング(M6サイズ、2個、CL3210LBおよびCL3210HB除く)
  • リアパネル負荷端子ねじ(M8サイズ、2個セット)
  • リアパネル負荷端子カバー
  • カバー取り付けねじ(M3サイズ)
  • フレキシブル端子カバー(CL3210LBおよびCL3210HBのみ)
  • 外部制御入出力コネクタ ダミープラグ
  • システムケーブル(300mm、CL3105L・CL3210LBおよびCL3105H・CL3210HBのみ)

オプション

  • 10YTP00102425 GPIB オプション

    ¥43,000(税抜)

  • 10YTP00102426 ラックマウントキット(JIS)

    • CL3017L/CL3035L/CL3105L/CL3017H/CL3035H/CL3105H用

    ¥28,800(税抜)

  • 10YTP00102427 ラックマウントキット(EIA)

    • CL3017L/CL3035L/CL3105L/CL3017H/CL3035H/CL3105H用

    ¥28,800(税抜)

  • 10YTP00102661 ラックマウントキット(JIS)

    • CL3210LB/CL3210HB用

    ¥24,200(税抜)

  • 10YTP00102662 ラックマウントキット(EIA)

    • CL3210LB/CL3210HB用

    ¥24,200(税抜)

  • 10YTP00102429 システムケーブル(300mm)

    ¥9,600(税抜)

  • 10YTP00102449 エアフィルタ(交換用)

    ¥7,000(税抜)
