鉛蓄電池の充電

鉛蓄電池の充電には、多くの場合CCCV (定電流・定電圧) 充電方式が用いられます。CCCV充電は、定電流 (CC：Constant Current) で充電を行い、電池電圧が設定値に到達したら定電圧 (CV：Constant Voltage) 制御に切り換えて充電を続け、過充電状態を避けつつ満充電まで充電を行う方式です。
充電には、垂下特性 (定電流定電圧自動移行) を備えた直流電源を使用します。
製造や出荷時の充電は、数十個のバッテリを直列に接続して、電力を供給します。
当社では、バッテリ容量にあわせた直流電源をご提案します。多チャネル化にも対応可能です。

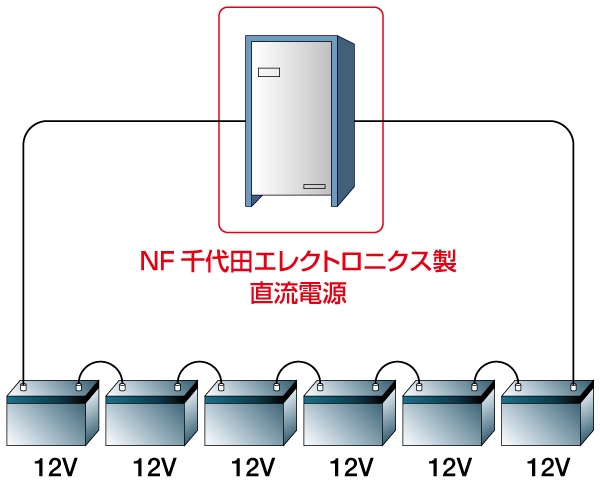

システム概要

CCCV充電出力イメージ

NF千代田エレクトロニクスの直流電源ならば…

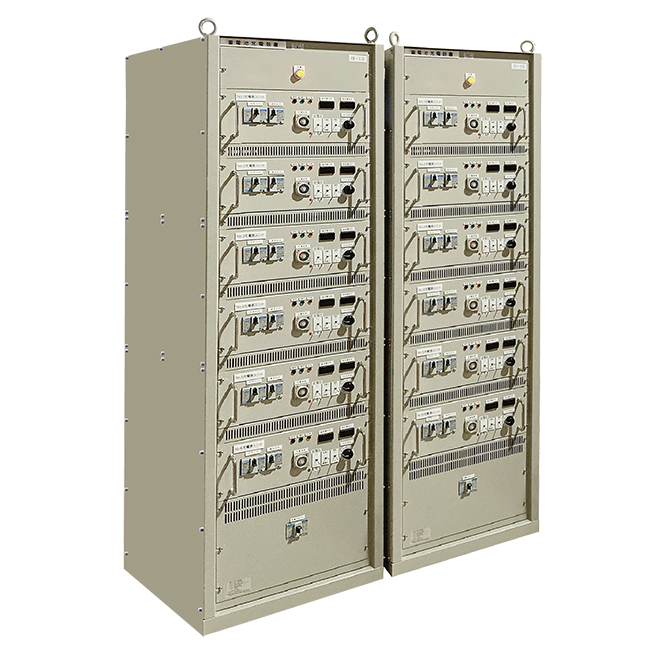

複数チャネルの電源ユニットを組込んだラック方式が一般的です。
各チャネルの電源ユニットを個別に出力させることができる上、CCCV充電の他、CV充電やCC充電にも対応可能です。
作業者の安全を考慮し、電源の出力側にはブレーカを設置します。

• 三相200V入力
• 出力電圧：10V ～ 500V
• 出力電流：10A ～ 300A
• 制御方式：PWM
• 自動調整の種類：CV/CC自動移行
  ＊出力電圧・電流は任意の容量をご指定下さい。
